額定電壓3.6/6kV及以下煤礦用移動屏蔽橡套軟電纜
額定電壓3.6/6kV及以下煤礦用移動屏蔽橡套軟電纜
1 、 概述
1.1 產品執行標準：MT818.7-2009

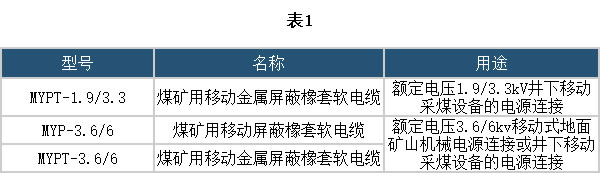

1.2 產品的型號名稱和用途見表1。
1.3 產品型號含義
第一部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。
第二部分：用大寫字母Y表示采煤設備（移動）用電纜。
第三部分：用大寫字母P表示非金屬屏蔽電纜，用大寫字母PT表示金屬屏蔽電纜。
第四部分：用阿拉伯數字表示額定電壓U0/U，單位為kV。

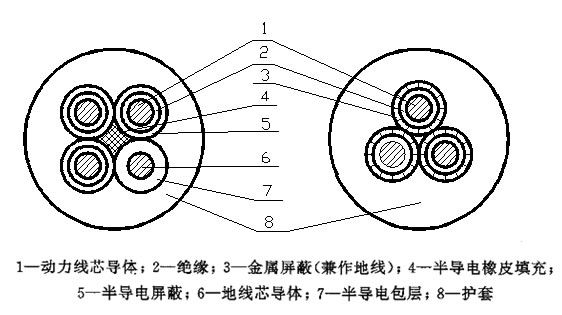

1.4 產品結構圖
2 、主要性能指標

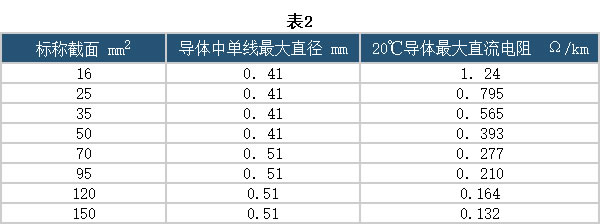

2.1 導體單線鍍錫、導體單線直徑和20℃導體直流電阻見表2規定。
2.2 動力線芯20℃絕緣電阻符合表3的規定。

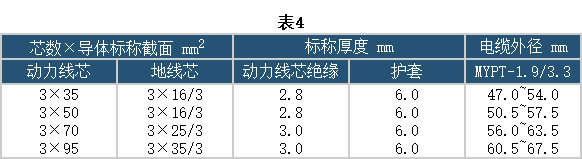

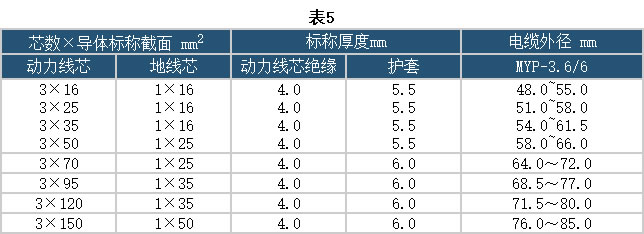

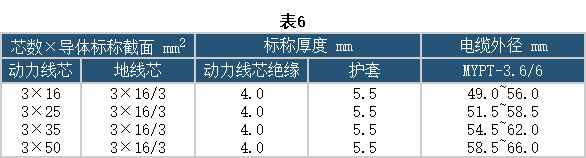

3、 電纜的規格符合表4、表5、表6的規定。
4、成品試驗
4.1 1.9/3.3 kV電纜的動力線芯經受6.8kV·5min的工頻電壓試驗而不擊穿；3.6/6 kV電纜的動力線芯經受12.5kV·5min的工頻電壓試驗而不擊穿；
4.2 3.6/6 kV電纜應在1.73 U0電壓下進行局部放電試驗，放電量不大于20pC；
4.3成品電纜的屏蔽層的過渡電阻不大于3kΩ。
5、阻燃性能
5.1 單根垂直燃燒試驗符合MT386-1995標準規定；
5.2 負載條件下燃燒試驗符合MT386-1995標準規定
5.3 成束燃燒試驗符合MT386-1995標準規定。
6、工作條件
6.1 額定電壓U0/U分別為1.9/3.3 kV、3.6/6 kV。
6.2 電纜導體的長期允許工作溫度為90℃。
6.3 電纜的最小彎曲半徑為電纜直徑的6倍。
6.4 電纜的地線芯必須良好接地。
7、 標志
7.1 電纜表面有制造廠名、型號、規格安全標志標識的連續標志。
8 、電纜運輸儲存
8.1 電纜整齊卷繞在電纜交貨盤上。電纜端頭緊密包封，露出電纜盤外的長度滿足交流耐壓試驗的要求，
8.2 每一電纜盤上只允許卷繞同一型號同一規格的電纜。
8.3防止嚴重彎曲及其它機械損傷。
9、警示語
9.1 電纜盤上標明電纜盤正確的轉旋方向。
9.2防止水分潮氣浸入電纜。
9.3防止高溫及在陽光下曝曬。
